固定轴式57mm直线丝杆闭环步进电机
-
1、丝杆前后往复运动；
2、最大推力900N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

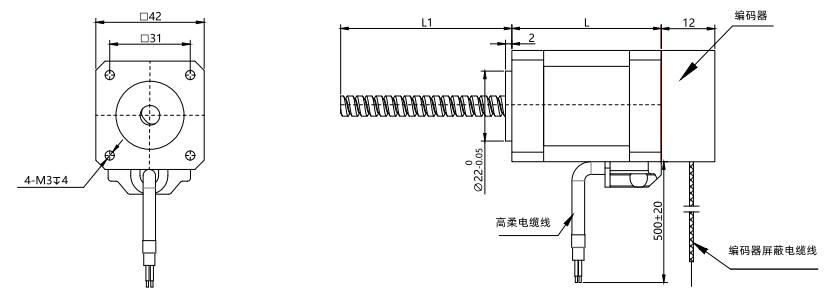

外形尺寸
-
矩频曲线
-
资料下载
-
联系我们
命名规则：
23C4530H1-X-□□□
|
规格 |
说明 |
|
23 |
电机外径：57mm |
|
C |
电机类型：固定轴式 |
|
45 |
机身长度：45mm |
|
30 |
额定电流：3A |
|
H1 |
丝杆代码 |
|
□ |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
23C4530H1-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脉冲型:ISD880 |
|
23C5530H1-X-□□□ |
3V |
3A |
0.9N.m |
54mm |
|
|
23C6540H1-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23C7540H1-X-□□□ |
3.8V |
4A |
1.8N.m |
76mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径(mm) |
导程（mm） |
步长1.8°（mm） |
断电自锁力（N） |
|
H2 |
9.525 |
1.27 |
0.00635 |
800 |
|
H5 |
2.54 |
0.0127 |
300 |
|
|
H8 |
5.08 |
0.0254 |
90 |
|
|
H11 |
10.16 |
0.0508 |
30 |
|
|
H13 |
25.4 |
0.127 |
6 |
|
|
J1 |
10 |
2 |
0.01 |
400 |
|
J2 |
4 |
0.02 |
140 |
|
|
J3 |
10 |
0.05 |
35 |
|
|
J4 |
20 |
0.1 |
10 |
请注意：其他丝杆直径、导程可根据客户要求定制。丝杆端头可根据客户要求加工。电机可选配刹车和编码器。丝杆长度可定制。
编码器性能参数
|
编码器解析度 |
1000线、2000线可选 |
|
工作温度 |
-20℃-85℃ |
|
储藏温度 |
-40℃-85℃ |
|
湿度 |
RH90%max，非冷凝环境 |
|
供电电压 |
4.5-5.5V |
|
电流消耗 |
30mA |
|
极限频率 |
60KHz |
|
极限速度 |
3600r/min |
|
脉冲宽度 |
180±30°e |
|
相位偏移 |
90±18°e |
|
最大输出电流 |
150mA |
|
信号电平 |
低0V;高+3.5V； 无负载，+3V有负载 |
