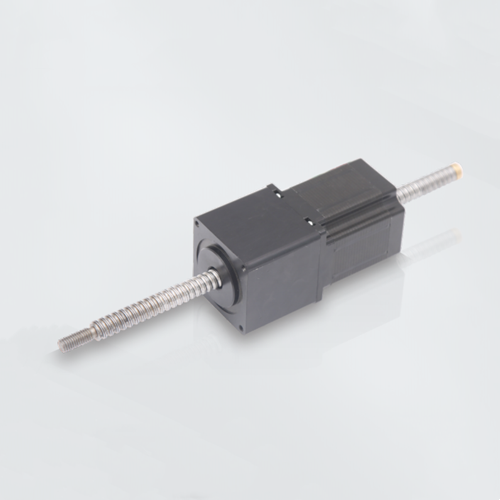

贯穿式57mm直线丝杆滚珠闭环步进电机
-
1、螺母往复运动；
2、最大推力900N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

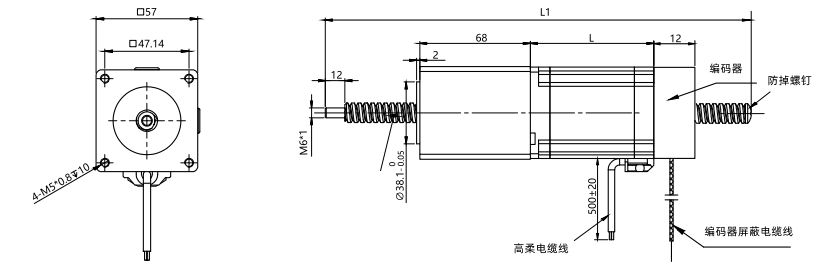

外形尺寸
-
矩频曲线
-
资料下载
-
联系我们
命名规则：
23N4530G1210-X-□□□
|
规格 |
说明 |
|
23 |
电机外径：57mm |
|
N |
电机类型：贯穿式 |
|
45 |
机身长度：45mm |
|
30 |
额定电流：3A |
|
G |
丝杆代码：滚珠丝杆 |
|
□ |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆导程 |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
23N4530G1210-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脉冲型：S-245D/S-266D |
|
23N5530G1210-X-□□□ |
3V |
3A |
0.9N.m |
55mm |
|
|
23N6540G1210-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23N7540G1210-X-□□□ |
3.8V |
4A |
1.8N.m |
75mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
丝杆代码 |
丝杆直径 |
导程（mm） |
精度等级 |
定位精度 |
轴向间隙 |
|
1202 |
12 |
2 |
C7 |
±0.05 |
≤0.03 |
|
1204 |
4 |
||||
|
1205 |
5 |
||||
|
1210 |
10 |
请注意：其他丝杆直径、导程可根据客户要求定制。丝杆端头可根据客户要求加工。电机可选配刹车和编码器。丝杆长度可定制。
