固定轴式57mm直线丝杆步进电机
-
1、丝杆前后往复运动；
2、最大推力900N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

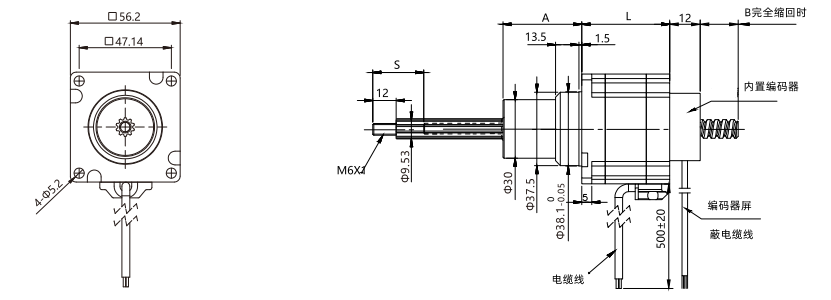

外形尺寸
-

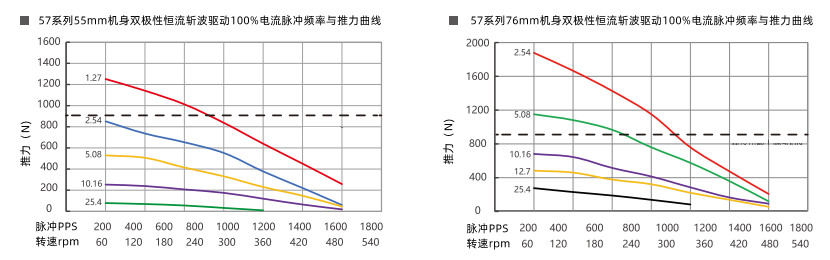

矩频曲线
-
资料下载
-
联系我们
命名规则：
23C4530H1-X-□□□
|
规格 |
说明 |
|
23 |
电机外径：57mm |
|
C |
电机类型：固定轴式 |
|
45 |
机身长度：45mm |
|
30 |
额定电流：3A |
|
H1 |
丝杆代码 |
|
□ |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
23C4530H1-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脉冲型:S-245D/S-266D |
|
23C5530H1-X-□□□ |
3V |
3A |
0.9N.m |
54mm |
|
|
23C6540H1-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23C7540H1-X-□□□ |
3.8V |
4A |
1.8N.m |
76mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径(mm) |
导程（mm） |
步长1.8°（mm） |
断电自锁力（N） |
|
H2 |
9.525 |
1.27 |
0.00635 |
800 |
|
H5 |
2.54 |
0.0127 |
300 |
|
|
H8 |
5.08 |
0.0254 |
90 |
|
|
H11 |
10.16 |
0.0508 |
30 |
|
|
H13 |
25.4 |
0.127 |
6 |
|
|
J1 |
10 |
2 |
0.01 |
400 |
|
J2 |
4 |
0.02 |
140 |
|
|
J3 |
10 |
0.05 |
35 |
|
|
J4 |
20 |
0.1 |
10 |
请注意：其他丝杆直径、导程可根据客户要求定制。丝杆端头可根据客户要求加工。电机可选配刹车和编码器。丝杆长度可定制。
行程参数：
|
行程S(mm) |
尺寸A(mm) |
尺寸B(mm) |
|||
|
L-45 |
L-55 |
L-65 |
L-75 |
||
|
12.7 |
24.1 |
1.1 |
0 |
0 |
0 |
|
19.1 |
30.5 |
7.5 |
0 |
0 |
0 |
|
25.4 |
36.8 |
13.8 |
4.8 |
0 |
0 |
|
31.8 |
43.2 |
20.2 |
11.2 |
0.2 |
0 |
|
38.1 |
49.5 |
26.5 |
17.5 |
6.5 |
0 |
|
50.8 |
62.2 |
39.2 |
30.2 |
19.2 |
9.2 |
|
63.5 |
74.9 |
51.9 |
42.9 |
31.9 |
21.9 |
