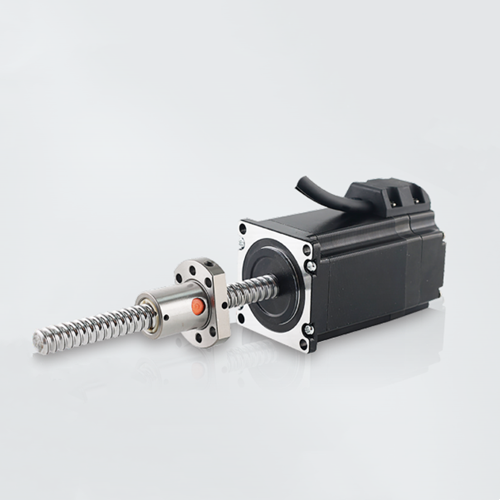

外部驱动式86mm直线丝杆滚珠闭环步进电机
-
1、螺母往复运动；
2、最大推力2400N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

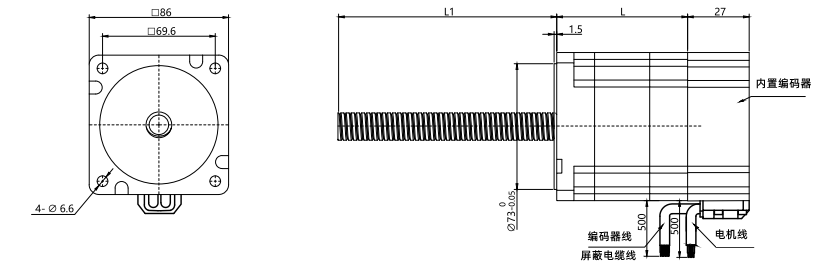

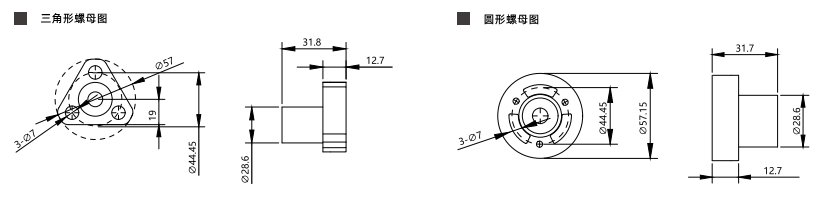

外形尺寸
-
矩频曲线
-
资料下载
-
联系我们
命名规则：
34E7660G1620-X-□□□
|
规格 |
说明 |
|
34 |
电机外径：86mm |
|
E |
电机类型：外部驱动式 |
|
76 |
机身长度：76mm |
|
60 |
额定电流：6.0A |
|
G1 |
丝杆代码 |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数：
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
34E7660G1620-X-□□□ |
3V |
6A |
4N.m |
76mm |
脉冲型:ISD880/ISA880 |
|
34E11460G1620-X-□□□ |
4.8V |
6A |
8N.m |
114mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径 |
导程 |
精度等级 |
定位精度 |
轴向间隙 |
|
1605 |
16mm |
5mm |
C7 |
±0.05 |
≤0.03 |
|
1610 |
10mm |
||||
|
1616 |
16mm |
||||
|
1620 |
20mm |
请注意：其他丝杆直径、导程可根据客户要求定制。
编码器性能参数：
|
编码器解析度 |
1000线 |
|
工作温度 |
-20℃-85℃ |
|
储藏温度 |
-40℃-85℃ |
|
湿度 |
RH90%max，非冷凝环境 |
|
供电电压 |
5V |
|
上升/下降沿时间 |
2us |
|
脉宽 |
100us |
