您的位置： 首頁 > HDB產品 > 絲桿步進電機 > 86mm直線絲桿步進電機
外部驅動式86mm直線絲桿滾珠步進電機
-
1、螺母往復運動；
2、最大推力2400N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

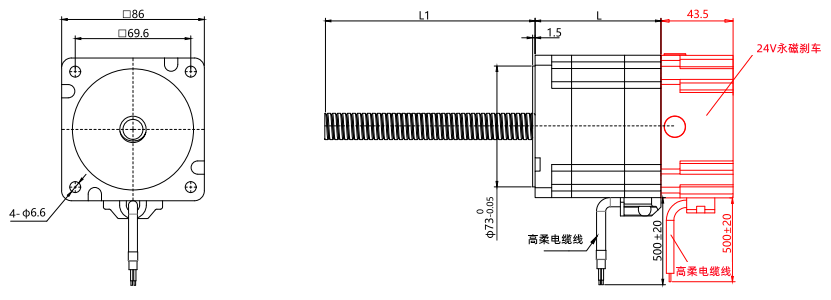

外形尺寸
-

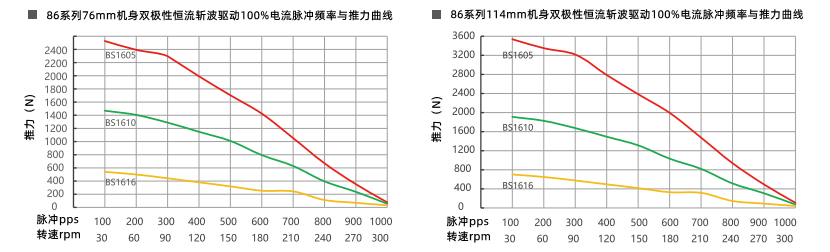

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
34E7660G1620-X-□□□
|
規格 |
說明 |
|
34 |
電機外徑：86mm |
|
E |
電機類型：外部驅動式 |
|
76 |
機身長度：76mm |
|
60 |
額定電流：6.0A |
|
G1 |
絲桿代碼 |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數：
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
34E7660G1620-X-□□□ |
3V |
6A |
4N.m |
76mm |
脈沖型:S-266D/ASA872R |
|
34E11460G1620-X-□□□ |
4.8V |
6A |
8N.m |
114mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程 |
精度等級 |
定位精度 |
軸向間隙 |
|
1605 |
16mm |
5mm |
C7 |
±0.05 |
≤0.03 |
|
1610 |
10mm |
||||
|
1616 |
16mm |
||||
|
1620 |
20mm |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
