solidworks转CAD，尺寸比例变了，怎么设置
文章出处：汉德保(HDB MOTOR)电机 人气：11442发表时间：2020-09-03
问题现象：
SOLIDWORKS 工程图转 CAD 文件时，因设置不当，造成转换后的 CAD 文件尺寸比例不为1:1，从而导致机加工时按错误的比例加工实物，最后导致实物与设计意图不一致。
解决办法：
SOLIDWORKS 工程图转 CAD 文件时，因设置不当，造成转换后的 CAD 文件尺寸比例不为1:1，从而导致机加工时按错误的比例加工实物，最后导致实物与设计意图不一致。
解决办法：

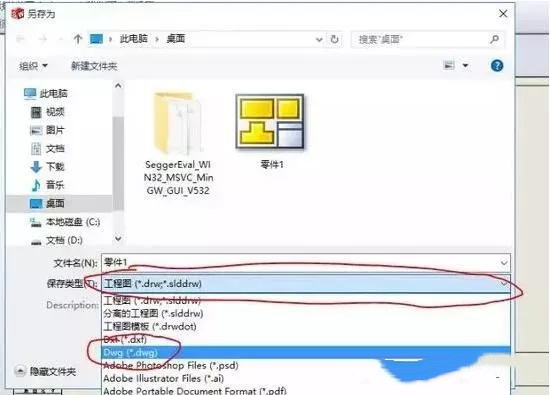

1）选择【另存为】，然后再点选【保存类型】并选择【Dwg】

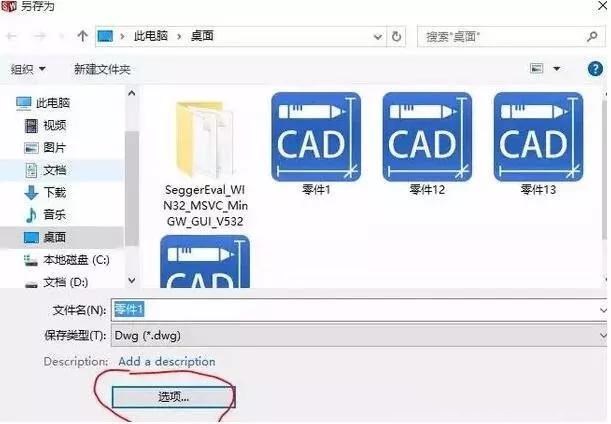

2）点选【选项】

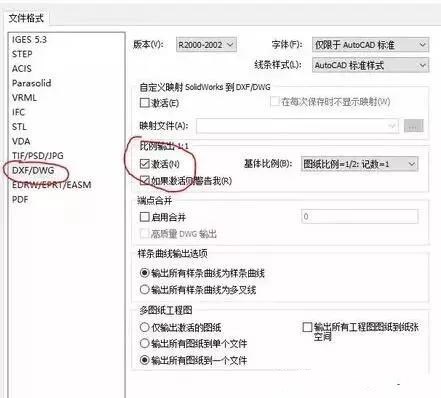

3）在【文件格式】中选择【DXF/DWG】，并选择【比例输出1:1】中的【激活】选项。

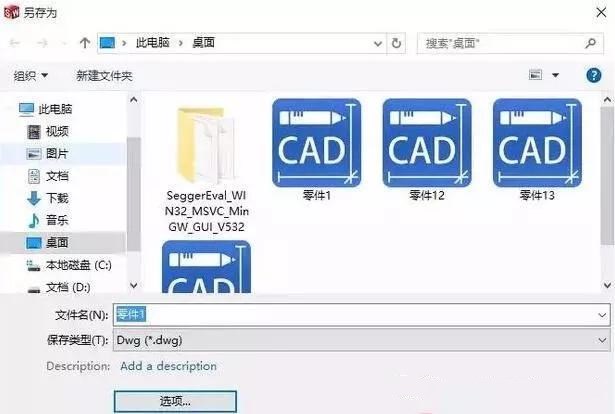

4）选择【保存】
