在solidworks工程圖中，有時我們需要箭頭來指向我們強調的特征或者細節，一些軟件使用者會利用注釋命令來實現這種功能，也就是保持文本框保持空白，只留下箭頭，然而這種方法不夠靈活。
一、在solidworks中繪制箭頭

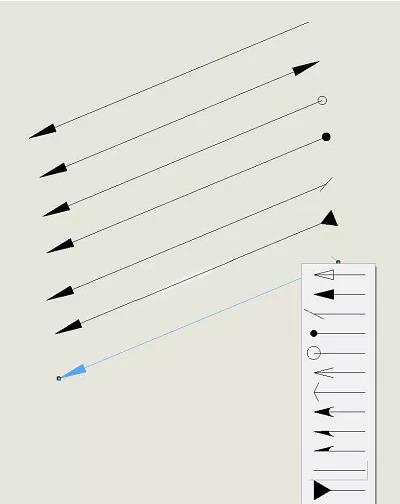

在soildworks中我們可以使用多轉折引線來繪制各種形狀的箭頭。我們可以點擊【插入】-【注解】-【多轉折引線】。在默認情況下，該命令是連續的，我們可以雙擊鼠標左鍵或者鼠標右擊選【結束引線】進行結束。結束之后，我們可以看到引線上有兩個箭頭。如果我們只想保留一個箭頭的話，選擇其中的一個箭頭，再鼠標右擊在彈出的箭頭類型中選擇不帶有箭頭的即可。下圖展示了幾種solidworks的箭頭類型，它們的另一端箭頭的形狀是通過在箭頭上鼠標右擊選擇相應的鼠標類型來實現的。

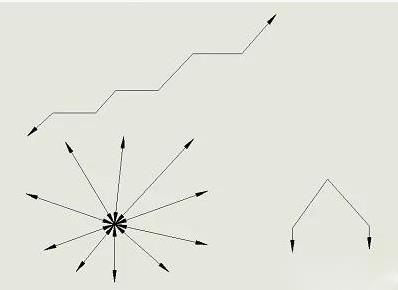

我們可以使用這些箭頭在工程圖中進行注釋或者描述某個注釋，也可以用于爆炸圖。

二、箭頭的尺寸設置
如果箭頭的大小不符合要求，我們可以通過右擊引線的末端點選擇【大小】對箭頭尺寸進行設置。除此之外，我們也可以點擊【工具】-【選項】，對箭頭的尺寸進行設置。
