86mm二相开环步进电机
-
①出轴方式：提供单扁、双扁、键槽、滚齿等多种出轴方式；
②引线方式：根据不同的应用需求，提供定制化的绕线及出线方式；
③配件选择：提供步进电机的多种配件，如编码器，行星减速机，断电刹车。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

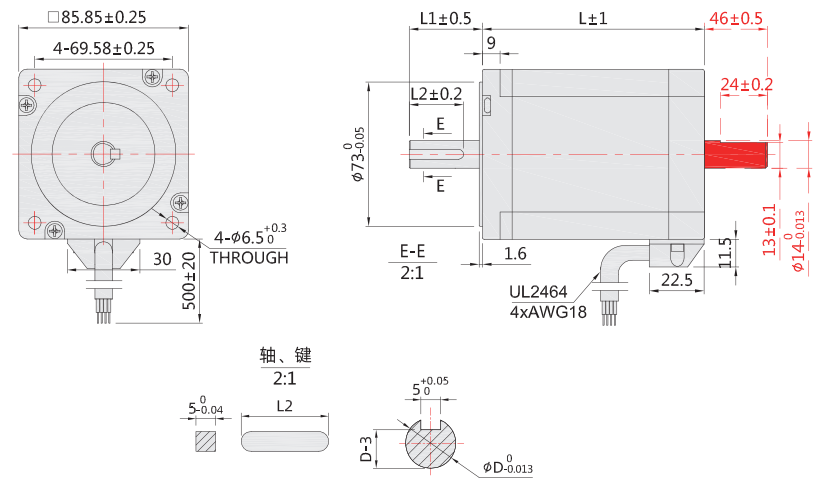

外形尺寸
-

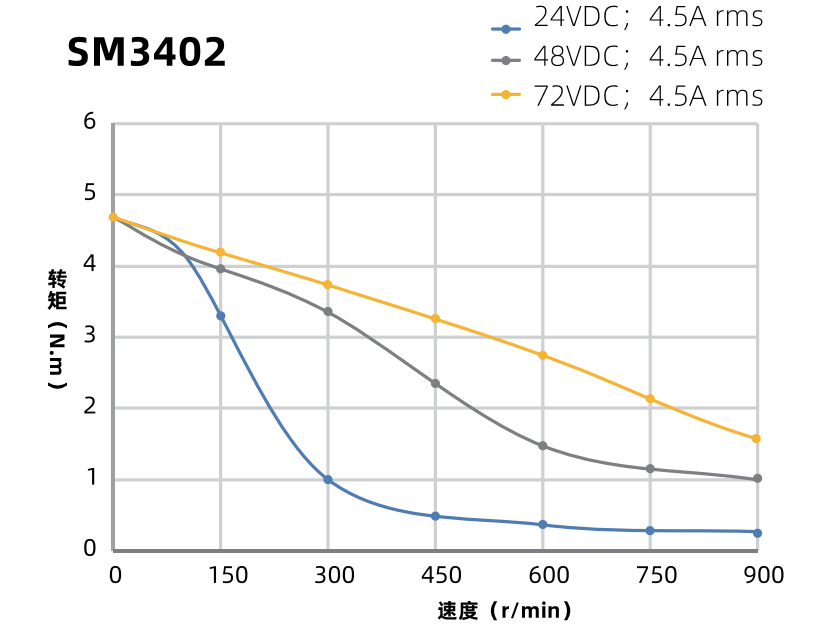

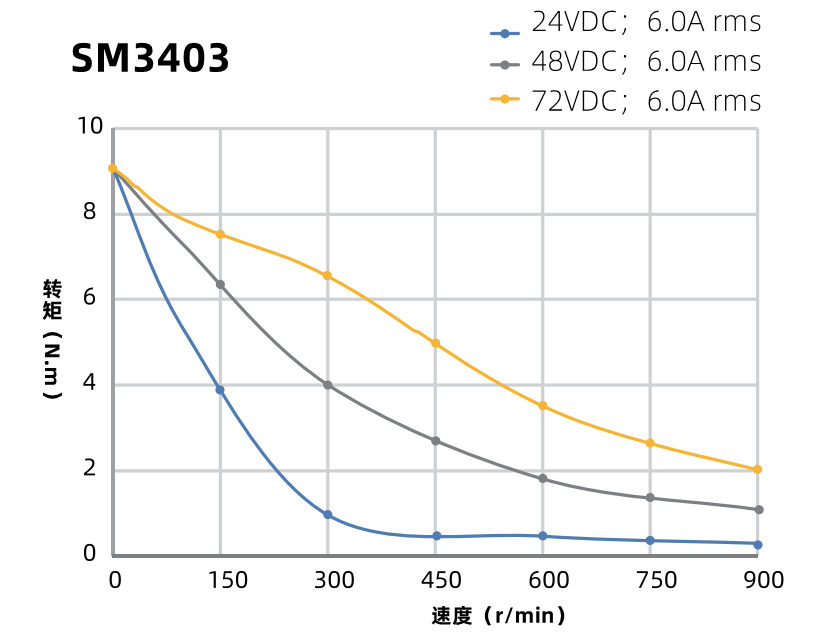

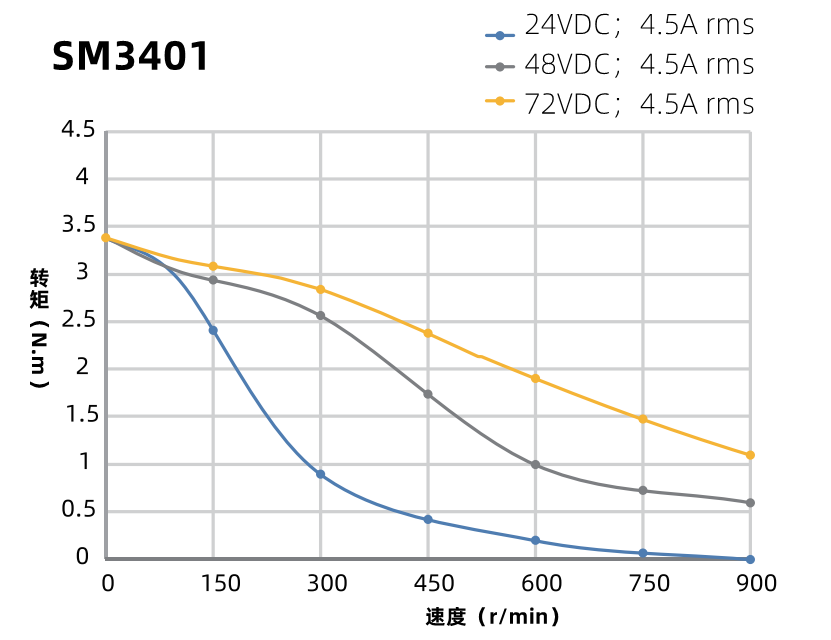

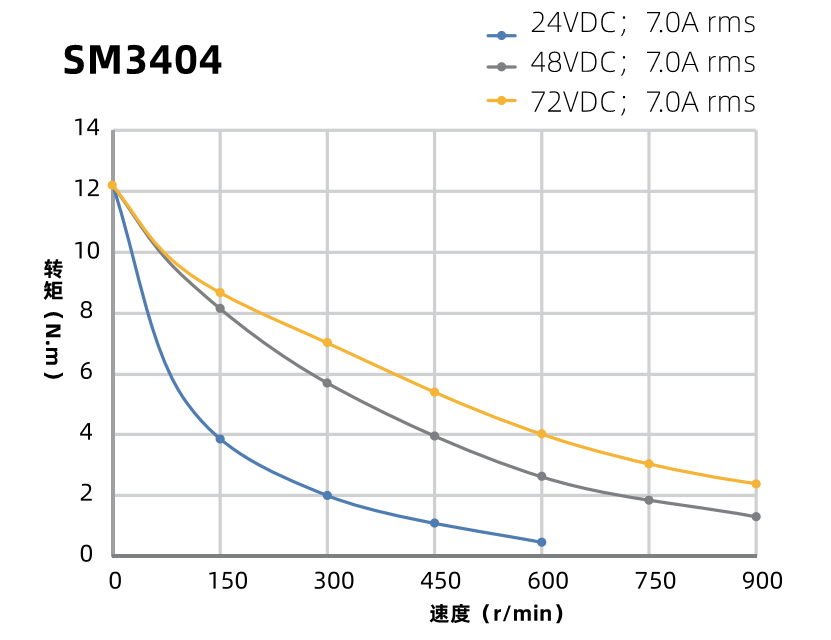

矩频曲线
-
资料下载
-
联系我们
步进电机不是恒转矩电机，运行转速越高输出转矩会越小，所以关注电机保持转矩参数的同时更应当关注在实际，工作转速下电机的输出转矩（可参考动态力矩曲线图）；并且我们建议预留1.5倍的余量，以免出现过载情况下步进电机丢步的现象。
|
型号 |
保持力矩 （N.m） |
额定电流 （A） |
转动惯量 （g.cm2） |
机身长 （mm） |
推荐驱动器 |
|
SM3401-[2] |
3.4 |
4.5 |
1000 |
≤66.0 |
低速S-266D 24~60VDC 高速ASA872R 24~80VAC |
|
SM3402-[2] |
4.5 |
4.5 |
1400 |
≤80.0 |
|
|
SM3403-[2] |
8.5 |
6.0 |
2700 |
≤118.0 |
|
|
SM3404-[2] |
12.0 |
7.0 |
4000 |
≤156.0 |
1、型号中的[2]：2为双出轴；单出轴省略。
2、以上列表的“推荐驱动器”为脉冲型步进电机驱动器，还可以为客户提供：总线型步进驱动器（RS485、CANopen、EtherCAT等通讯控制）；智能型步进驱动器（电位器调速、内置PLC编程等功能）。
注意事项:
1.务必用电机前端盖的安装凸台定位，并注意公差配合，严格保证电机输出轴与负载的同心度。
2.为减少电机振动产生的噪音，务必将电机牢牢地固定在强韧的金属面上。
3.电机与驱动器连接时，请勿接错相。
