您的位置： 首页 > HDB产品 > 丝杆步进电机 > 60mm直线丝杆步进电机
电动缸60mm直线丝杆步进电机
-
1、丝杆前后往复运动；
2、最大推力900N；
3、机身长度、丝杆长度、导程可根据客户要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

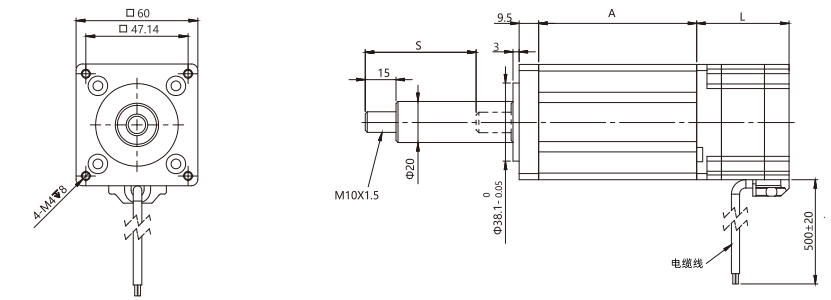

外形尺寸
-

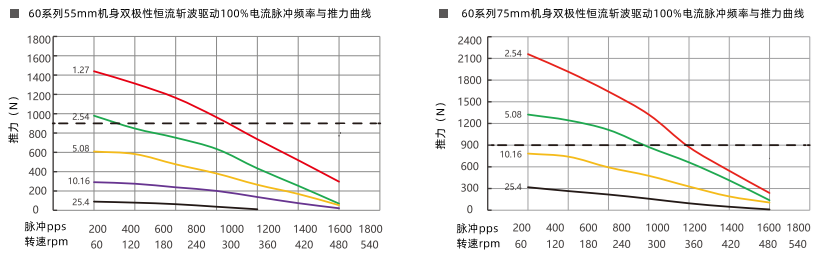

矩频曲线
-
资料下载
-
联系我们
命名规则：
24D5550H1-X-□□□
|
规格 |
说明 |
|
24 |
电机外径：60mm |
|
D |
类型：电动缸 |
|
55 |
机身长度：55mm |
|
50 |
额定电流：5.0A |
|
H1 |
丝杆代码 |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数：
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
24D5550H1-X-□□□ |
2.1V |
5A |
1.5N.m |
55mm |
脉冲型S-245D/ S-266D |
|
24D7550H1-X-□□□ |
2.9V |
5A |
2.5N.m |
75mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径(mm) |
导程（mm） |
步长（mm） |
断电自锁力（N） |
|
H2 |
9.525 |
1.27 |
0.00635 |
800 |
|
H5 |
2.54 |
0.0127 |
300 |
|
|
H8 |
5.08 |
0.0254 |
90 |
|
|
H11 |
10.16 |
0.0508 |
30 |
|
|
H13 |
25.4 |
0.127 |
6 |
请注意：其他丝杆直径、导程可根据客户要求定制。
行程参数：
|
行程S(mm) |
尺寸A(mm) |
|
25 |
52 |
|
50 |
77 |
|
75 |
102 |
|
100 |
127 |
|
150 |
177 |
|
200 |
227 |
|
300 |
327 |
|
400 |
427 |
|
500 |
527 |
