您的位置： 首页 > HDB产品 > 丝杆步进电机 > 42mm直线丝杆步进电机

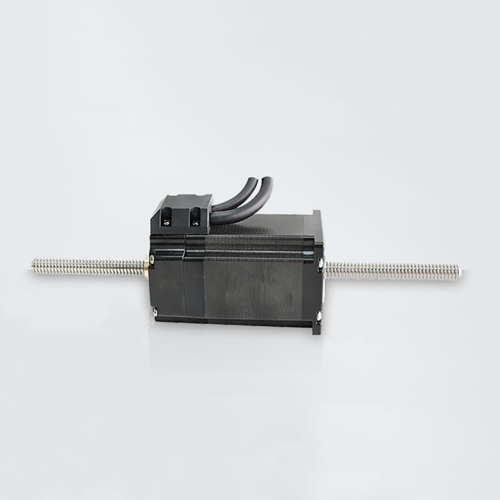

贯穿式42mm直线丝杆滚珠步进电机
-
1、螺母往复运动；
2、最大推力300N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

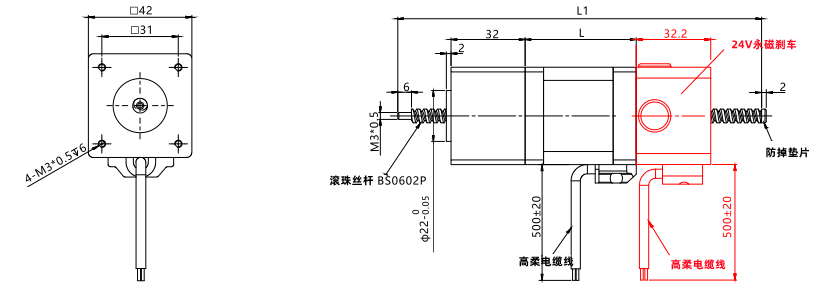

外形尺寸
-

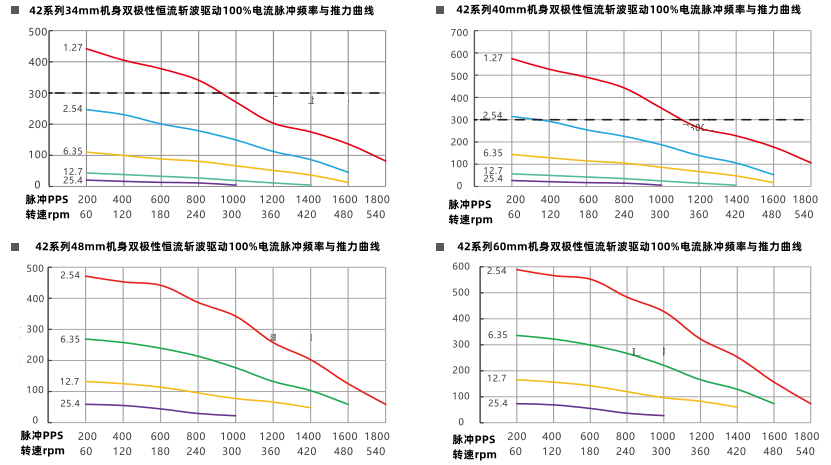

矩频曲线
-
资料下载
-
联系我们
命名规则：
17N3415G0606-X-□□□
|
规格 |
说明 |
|
17 |
电机外径：42mm |
|
N |
电机类型：贯穿式 |
|
34 |
机身长度：34mm |
|
15 |
额定电流：1.5A |
|
G |
丝杆代码：滚珠丝杆 |
|
□ |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆导程 |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
产品型号
电压
额定
电流
保持
力矩
机身长
推荐
驱动器
17N3415G0606-X-□□□
2.6V
1.5A
0.25N.m
34mm
脉冲型S-224D
17N4015G0606-X-□□□
3.3V
1.5A
0.4N.m
40mm
17N4825G0606-X-□□□
2V
2.5A
0.5N.m
48mm
17N6025G0606-X-□□□
2.5V
2.5A
0.7N.m
60mm
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
丝杆代码 |
丝杆直径 |
导程（mm） |
精度等级 |
定位精度 |
轴向间隙 |
|
0801 |
8mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0802 |
2 |
||||
|
1202 |
12mm |
2 |
|||
|
1205 |
5 |
||||
|
1210 |
10 |
请注意：
1、丝杆端头可根据客户要求加工；
2、电机可选配刹车和编码器；
3、丝杆长度、丝杆直径、导程可定制。
关键词：贯穿式42mm直线丝杆滚珠步进电机
