外部驱动式28mm直线丝杆闭环步进电机
-
1、螺母往复运动；
2、最大推力120N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

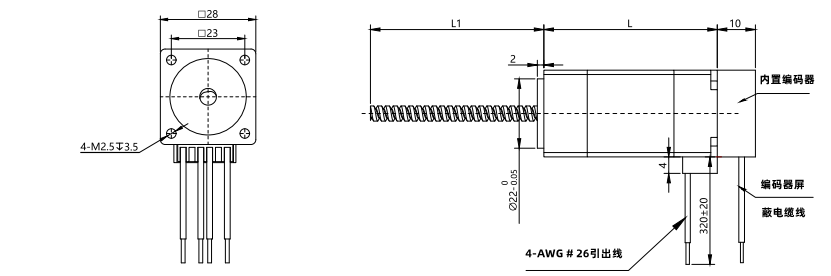

外形尺寸
-
矩频曲线
-
资料下载
-
联系我们
命名规则：
11E3410B1-X-□□□
|
规格 |
说明 |
|
11 |
电机外径：28mm |
|
E |
电机类型：外部驱动式 |
|
34 |
机身长度：34mm |
|
10 |
额定电流：1.0A |
|
B1 |
丝杆代码 |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
11E3410B1-X-□□□ |
2.1V |
1A |
0.06N.m |
34mm |
脉冲型S-224D |
|
11E4510B1-X-□□□ |
3.7V |
1A |
0.12N.m |
45mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径 |
导程（mm） |
步长1.8°（mm） |
断电自锁力（N） |
|
B1 |
4.76mm |
0.6035 |
0.003175 |
100 |
|
B2 |
1.27 |
0.00635 |
40 |
|
|
B3 |
2.54 |
0.0127 |
10 |
|
|
B4 |
5.08 |
0.0254 |
1 |
|
|
B5 |
10.16 |
0.0508 |
0 |
请注意：其他丝杆直径、导程可根据客户要求定制。
编码器性能参数：
|
编码器解析度 |
1000线、2000线可选 |
|
工作温度 |
-20℃-85℃ |
|
储藏温度 |
-40℃-85℃ |
|
湿度 |
RH90%max，非冷凝环境 |
|
供电电压 |
+5VDC（最大7VDC） |
|
电流消耗 |
30mA |
|
极限频率 |
120KHz |
|
极限速度 |
6600r/min |
|
脉冲宽度 |
180±30°e |
|
相位偏移 |
90±50°e |
|
最大输出电流 |
150mA |
|
信号电平 |
低0V;高+3.5V； 无负载，+3V有负载 |
