外部驱动式20mm直线丝杆滚珠步进电机
-
1、螺母往复运动；
2、最大推力60N；
3、机身长度、丝杆长度、导程可根据客户要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

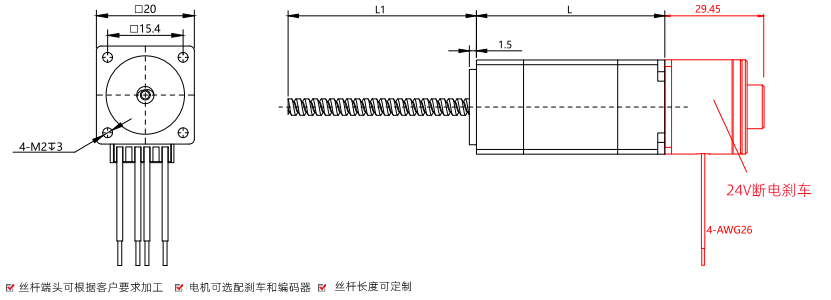

外形尺寸
-

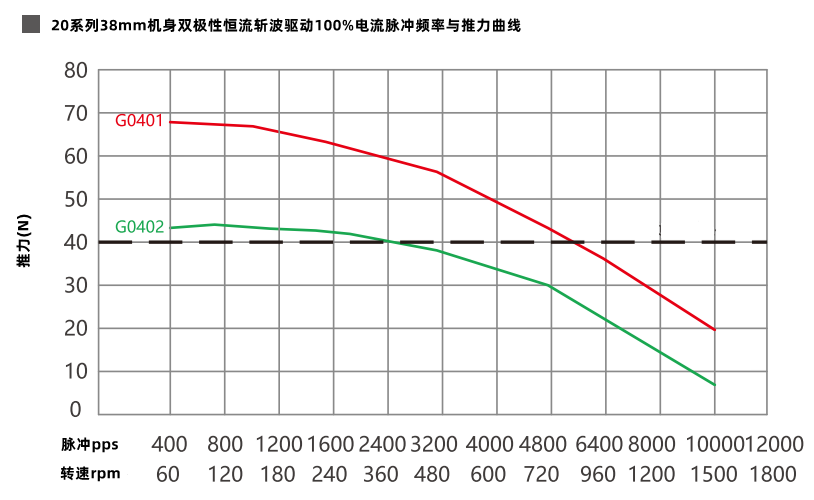

矩频曲线
-
资料下载
-
联系我们
命名规则：
08E3005G0402-X-□□□
|
规格 |
说明 |
|
08 |
电机外径：20mm |
|
E |
电机类型：外部驱动式 |
|
30 |
机身长度：30mm |
|
05 |
额定电流：0.5A |
|
G |
滚珠丝杆 |
|
04 |
丝杆导程4mm |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
08E3005G0402-X-□□□ |
2.5V |
0.5A |
0.018N.m |
38mm |
脉冲型S-224D |
|
08E4205G0402-X-□□□ |
6.3V |
0.5A |
0.03N.m |
42mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
丝杆代码 |
丝杆直径 |
导程（mm） |
精度等级 |
定位精度 |
轴向间隙 |
|
0401 |
4mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0402 |
2 |
C7 |
±0.05 |
≤0.03 |
请注意：其他丝杆直径、导程可根据客户要求定制。
关键词：外部驱动式20mm直线丝杆滚珠步进电机
